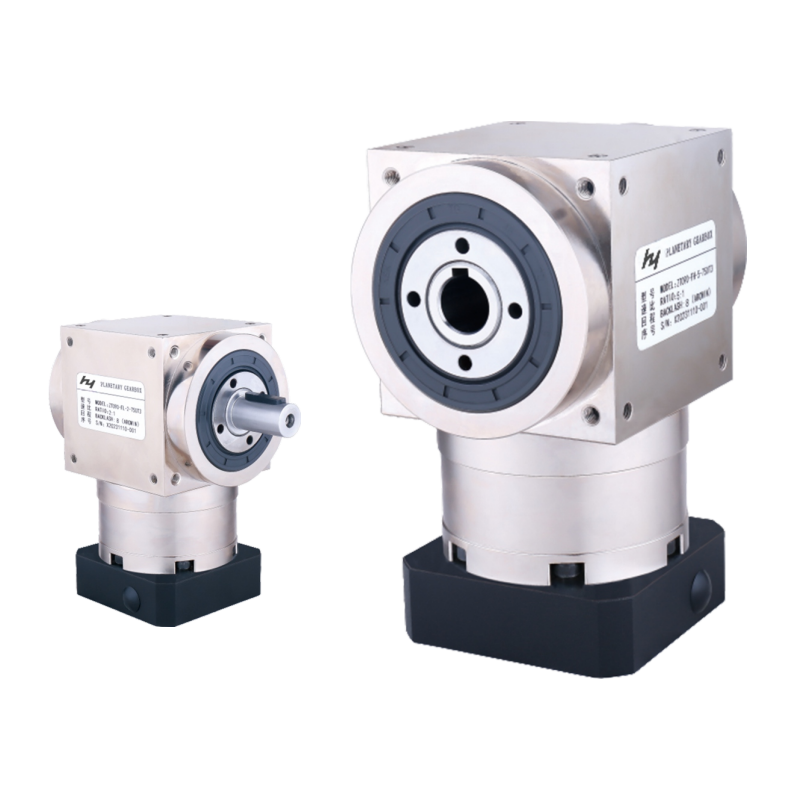

HYE HYWE HYS-遊星ギアボックス

①出力軸

②出力軸用ベアリング

③インターナルギア

④遊星歯車

⑤ サンホイール

⑥日輪用ベアリング

⑦ 適切なモータフランジ

⑧ 精密クランプシステム

⑨ 取付穴

今すぐ連絡する PDF にダウンロード

製品詳細

▞ 断面図

①出力軸

②出力軸用ベアリング

③インターナルギア

④遊星歯車

⑤ サンホイール

⑥日輪用ベアリング

⑦ 適切なモータフランジ

⑧ 精密クランプシステム

⑨ 取付穴

▞ タイプとモデル番号

HYシリーズギヤヘッド		サーボモーター

①	ギヤヘッドフレームサイズ：80
②	ギヤヘッドシリーズコード： HYE：丸形取付フランジシリーズ HYWE: ライトアングル入力ロッド取付フランジシリーズ HYF：角取付フランジシリーズ HYWF：ライトアングル入力角取付フランジシリーズ HYS：高剛性シリーズ
③	ギア比: シングルステージ 3、4、5、8、10 2段階 9,12,15,16,20,25,32,40,64 3段階 60,80,100,120,160,200,256,320,512
④	バックラッシ量精度 (出力軸の負荷は許容出力トルクの±3%です)	減速機型式No.	ステージ	標準タイプ
		40HYE/F	1	12分弧-分
			2	15分弧-分
			3	18分弧-分
		60HYE/F 80HYE/F 120HYE/F 160HYE/F	1	8分弧-分
			2	12分弧-分
			3	15分弧-分
		115HYS 142HYS 190HYS	1	8分弧-分
			2	12分弧-分
		60HYWE/F	1	30分弧-分
			2	35分弧-分
			3	40分アーク-分
		80HYWE/F 120HYWE/F 160HYWE/F	1	25分弧-分
			2	30分弧-分
			3	35分弧-分
⑤	インプットシャフトタイプ S：オーバーロック（省略）（モータ軸にキー溝があってもなくても使用可能） S1: ロックリングによるロック (モータ軸にキー溝があってもなくても使用可能) S2：キー溝付ロック（入力軸キー付） K：キー溝付 A：その他のタイプ（お問い合わせください）
⑥	適用サーボモータ出力(W)
⑦	入力フランジとサーボモータの適合表（P15）
